硫酸,分子式H2SO4,是一種被**應用在國民經濟各個領域的化工原料。但是由于各種濃度的硫酸都具有不同的腐蝕性,因此其流量測量儀表及其材料的選擇都比較特殊。

1.測量硫酸介質儀表材料的選擇
常用在儀表上的材質大約有20多種,而用在硫酸測量上的儀表材質必須具有耐硫酸特性。硫酸是強氧化性酸,對金屬的腐蝕主要是金屬的氧化反應,影響硫酸腐蝕的主要因素是溫度和濃度。硫酸腐蝕的一個特征就是高濃度與低濃度硫酸腐蝕性顯著不同,高溫和低溫狀態下也差別很大。下面詳述幾種常用儀表材質的耐腐蝕性。
1.1碳鋼
作為ZUI廉價的鋼材一碳鋼,被**應用在儀表本體中,雖然碳鋼在一定條件下耐硫酸腐蝕,但耐腐蝕性能并不佳,并且耐硫酸環境下大氣對碳鋼也有腐蝕。碳鋼大量應用于濃度為80-****的硫酸,溫度可達60-80℃。碳鋼在這一濃度和溫度范圍的硫酸中,表面能產生保護性的硫酸鐵膜層。當溫度升高時,硫酸對碳鋼的腐蝕加快,其保護膜層被破壞,碳鋼就不耐腐蝕了。碳鋼還不適用于濃度為100~-102%的發煙硫酸,但又適應于濃度超過102%的硫酸,溫度限度為60℃。稀硫酸對碳鋼的腐蝕很大,當硫酸濃度為47%左右時,腐蝕率達到ZUI高值。當硫酸濃度大于65%時,碳鋼的腐蝕率顯著降低。但在65~80%這一段濃度中,ZUI好還是不使用碳鋼。
1.2 304和316不銹鋼
普通不銹鋼對硫酸的耐腐蝕性不好,又因為價格校高,所以用途有限。比如304(0Cr19Ni9)不銹鋼,僅能適用在非常稀(5%以下)或高濃度(90%以上)的硫酸中,適用溫度不應超過50~70C。316(0Cr17Ni12Mo2)不銹鋼適用于濃度小于18%或者大于80%的硫酸中,溫度以40-80℃為宜。對于濃度在30-80%之間和高于常溫態的硫酸中,316不銹鋼不可使用。
1.3哈氏合金
哈氏合金適用于濃度小于****的硫酸,溫度可達70℃,硫酸濃度越低,使用溫度越高,25%以下的稀硫酸可用于沸點。

2.電磁流量計
電磁流量計由傳感器和轉換器兩部分組成
2.1傳感器
根據法拉第電磁感應定律,導體在磁場中切割磁力線時,在導體中就會有感應電勢產生,因此,當導電的被測介質垂直于磁力線方向流動時,在介質流動和磁力線都垂直的方向上產生一個感應電動勢Ex:
Ex=BDv×10-12            （1）
式中
B為磁感應強度,T
D為導管直徑,即導體垂直切割磁力線的長度，cm;
v為被測介質在磁場中運動的速度,cm/s
因體積流量qv(cm³/s)與流體速度v的關系為:
qv=1/4D²vm             (2)
將式(2)代入(1)中,即得:
Ex=(4×10-12B/D)qv       (3)
其中D為定值,保持B不變,感應電動勢與體積流量具有線性關系,據此可以測出流量。
2.2轉換器
電磁流量計的轉換器采用勵磁方式,使流量計具有優越的零點穩定性和測量精確度。轉換器向傳感器提供精確的雙向恒流驅動電流,以驅動傳感器勵磁線圈。本身工作頻率由單片機控制,不受電源頻率變化的影響。由傳感器測得的微弱感應電勢,輸入至轉化器的測量系統,經高輸入阻抗放大器放大、濾波和自動零點調整及增益控制后,經高性能、高精度信號轉換,將模擬信號轉換為數字量。

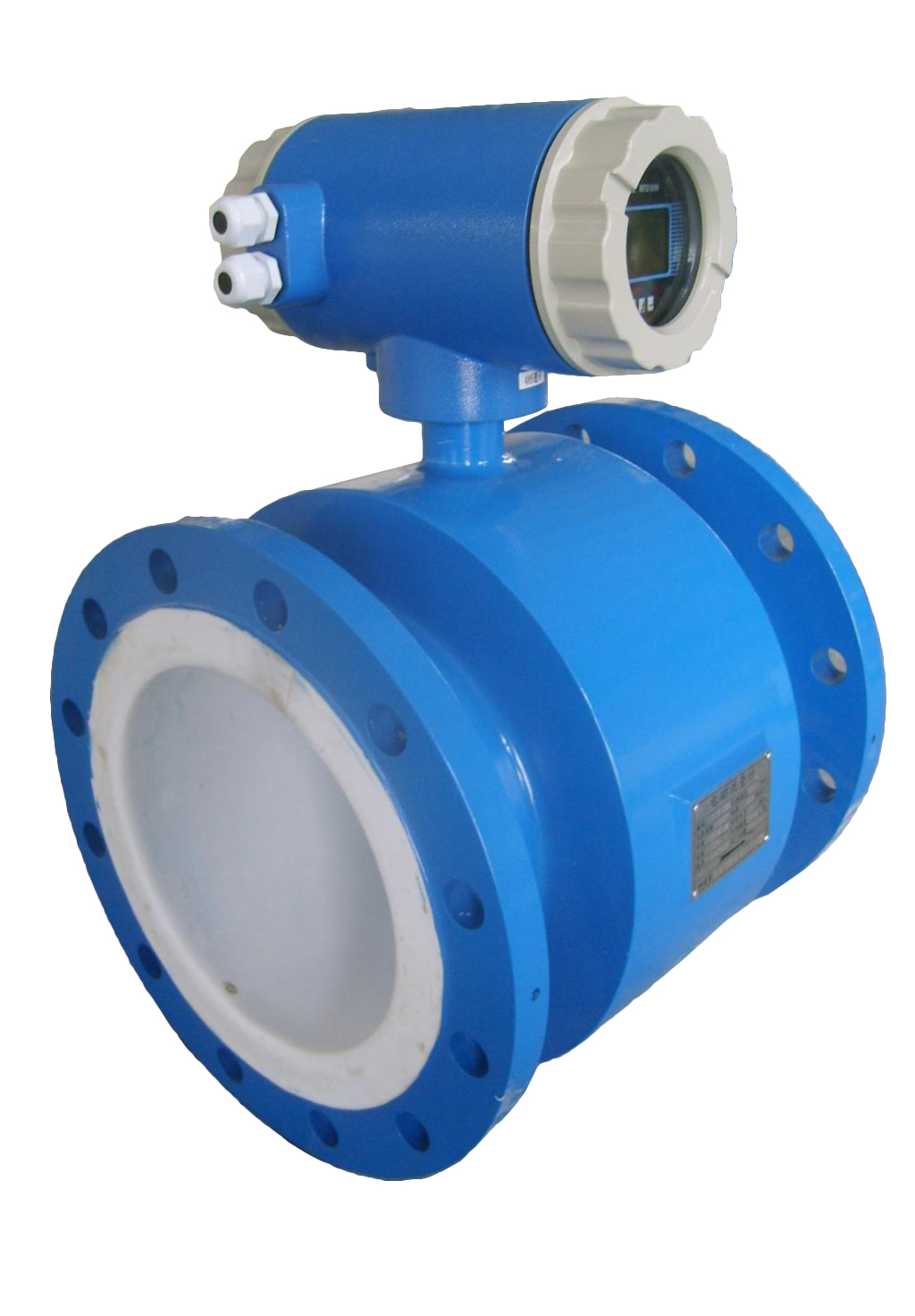

電磁流量計按其組裝方式分為分體型和一體型。一般情況下,當測量點位于地下或者不易觀察、被測介質液體電導率較低時選擇分體型:傳感器安裝在管道上,轉換器安裝在儀表室或人們易于接近的傳感器附近,傳感器和轉換器之間用電磁流量計專用電纜連接。當測量點便于觀察、被測介質電導率較高時通常采用一體式電磁流量計:傳感器和轉換器組裝在一起直接輸出直流電流標準信號,實際上成為電磁流量變送器。一體型縮短了傳感器和轉換器之間的信號電纜和激磁線的連接長度,并使之勿外接,隱蔽在儀表內部,從而減少信號衰減和空間電磁波噪聲侵入。一體型和分體型相比較:后者取消了信號線和激磁線的布線,簡化電氣連接,儀表價格和安裝費用均有所降低。

3.用電磁流量計測量硫酸
電磁流量計使用前提是被測介質必須是導電的,
而硫酸(濃度5~99.4%)的電導率在2.1X10-1~-8.5X10-3(scm)之間,導電性能較好,因此選用電磁流量計來測量硫酸流量是非常合適的。電磁流量計電極的耐腐蝕性是選擇材料的重要因素,在青海硫酸裝置中,硫酸的濃度主要在80%左右,因此電磁流量計的材料選擇如下:測量管材質用316不銹鋼,法蘭用304不銹鋼,同時為了防止測量管被腐蝕并使其內壁光滑,在整個測量管內壁涂上絕緣襯里,其中電極采用哈氏合金。

4.電磁流量計安裝
4.1傳感器的安裝
為了使儀表可靠測量,安裝時要注意以下幾點:
(1)為使傳感器測量導管內始終充滿液體,傳感器可以安裝在U型管道的ZUI底部;
(2)直管段要求:前5D和后2D(D為管道直徑);
(3)避開震動大、電磁干擾大、周圍環境有高濃度腐蝕性氣體的場合;
(4)保證測量管與工藝管道同軸。

4.2電氣連接
(1)確認電纜型號后,按其規定進行接線,接線應正確、牢靠
(2)電纜盡量少剝線,如果必須時注意保護其絕緣層;
(3)電磁流量計應有可靠的接地;
(4)傳感器與轉換器之間的專用電纜長度一般不超過100m。

5.硫酸裝置中其他儀表的選擇和使用
在青海硫酸裝置中,中、低濃度的硫酸比較少,大量存在的是接近成品質量濃度的高濃度循環酸。從吸收塔、干燥塔,到酸冷卻器、循環槽,硫酸的工藝狀況通常是溫度45~75℃,濃度70-80%，在這種工況下,溫度測量應有套管,如果不使用套管,保護管外應有鍍層(PTFE),鍍層應至法蘭密封面。壓力儀表的測量原件選用哈氏合金。液位計選用非接觸式雷達液位計;如果有就地測量液位計,則選擇帶金屬襯里。流量測量,shou選電磁流量計,電磁式的電極和村里能滿足所有硫酸工況的需要?？刂崎y的防硫酸腐蝕可以選擇塑料襯里。

6.結束語
目前,在青海硫酸裝置中,選擇用電磁流量計測量硫酸的流量。電磁流量計是利用電磁感應原理制成的流量測量儀表,可用來測量導電率大于5us/cm的導電液體。變送器幾乎沒有壓力損失,內部無活動部件,用涂層或者襯里容易解決腐蝕性介質對流量測量儀表腐蝕的問題。電磁流量計流量檢測過程不受被測介質的溫度、壓力、密度、粘度及流動狀態等變化的影響,沒有測量滯后的現象,具有測量精度高、量程比大(ZUI大可達1000:1)等優點,相信在青海硫酸項目中能得到很好的應用,同時相對準確的測量硫酸流量,對提高安全生產和產品收率都是十分有效的。
